Efektívne regulácia teploty
Technológia chladenia tekutého chladenia umožňuje presným reguláciou teploty batérie komerčného ukladania energie, čím sa zabráni vplyvu prehriatia alebo nadchnutia, zlepšenie cyklu životnosti batérie a zabezpečenie zlepšenia účinnosti nabíjania a vypúšťania, čím sa zabezpečí, aby sa rozdiel teploty batérie vždy udržiaval v rámci 3 stupňov, čo môže zvýšiť rýchlosť nabíjania/vypúšťania o 20% a znížiť rýchlosť starnutia batérie o približne 30%.
Komplexná ochrana bezpečnosti
Prostredníctvom monitorovania trojitej izolácie a dizajnu odolného voči výbuchu sa bezpečnostné riziká systému batérie minimalizujú v najväčšej miere, čím sa zabezpečuje dlhodobá stabilita komerčného systému ukladania energie v rôznych prostrediach a požiarna ochrana systému môže podporovať prácu vo vysokoteplotných prostrediach až do 800 stupňov.
Inteligentná ochrana
Komerčný systém ukladania energie je vybavený inteligentnými ochrannými funkciami, ktoré môžu monitorovať prevádzkový stav batérie v reálnom čase, pokrývajúce viac ochranných funkcií, ako sú prepätie, podpätie, nadprúd a nadprúdovanie. S automatickým alarmom a hasiacim zariadením na hasenie aerosolu je možné rýchlo prijať ochranné opatrenia, keď má batéria abnormalitu, a čas odozvy je menší ako 0. 5 milisekunds, čo výrazne zlepšuje rýchlosť odozvy a bezpečnosť systému.
Systém na ukladanie energie je vybavený automatickou ochrannou funkciou, ktorá ponúka rýchly čas odozvy a odber dát s vysokou presnosťou. Zahŕňa komplexnú sadu ochranných funkcií na zabezpečenie stabilnej a bezpečnej prevádzky:
Ochrana nadmerného napätia a podvzdušnosti pre celé batérie a jednotlivé bunky;
Ochrana s nadprúdom nabíjania/vypúšťania;
Ochrana nadmernej teploty nabíjania a prepustenia;
Ochrana skratu a integrácia novo prispôsobeného horúceho hasiaceho zariadenia Aerosol.
Spoľahlivé nabíjanie a vypúšťanie
Pomocou technológie batérie fosforečnanu lítium železa (LIFEPO₄) systém podporuje vysoko efektívne a stabilné nabíjanie a vypúšťanie. Táto chémia batérie zaisťuje dlhú životnosť cyklu, vysokú tepelnú stabilitu a vynikajúcu spoľahlivosť v náročných prostrediach.
Režim ochrany
Keď batéria alebo jednotlivá bunka vstúpi do stavu ochrany nadmerného nabíjania, systém ukladania energie automaticky vynuluje alarm, keď sa napätie obnoví na určenú hodnotu resetovania. Tento mechanizmus zaisťuje hladké obnovenie systému a minimalizuje manuálny zásah.
Vyrovnávacia funkcia
Systém na ukladanie energie je vybavený reguláciou vyrovnávania napätia naprieč bunkami batérií. Prijíma metódu vyrovnávania založeného na prenose energie (vyhradené) na udržanie konzistentného napätia buniek, čím sa zlepší výkon a životnosť systému batérií.
Komunikačná funkcia
Systém Energy Storage podporuje zjednotené porty na nabíjanie a vypúšťanie a spracováva prúd do 140A. Je vybavený komunikačnými rozhraniami 485/CAN, umožňuje bezproblémovú integráciu s monitorovacími systémami a uľahčuje diaľkové ovládanie a diagnostiku.
Výkonné technické ukazovatele
Systém na skladovanie energie LVWO kvapaliny zaberá tepelné riešenie tepelného manažmentu s nominálnou kapacitou 215 kWh a výstupným výkonom 100 kW; Skladá sa z 5 sád z 153,6 V280AH Littiumfosforečnerné batérie, ktoré používajú certifikované iónové iónové lítiové železné fosforečnerné bunky, ako aj 1 sada systému na správu batérií BMS, 1 sada systému EMS Energy Management System, 1 sada vysokorýchlostných ovládacích skriniek, 1 set s jednotkou 8 kW jednotky s kvapalinou, 1 sada požiarnych ochranných systémov a 1 set 100KW PCS v jednotlivých automatických zariadeniach v kabíne.

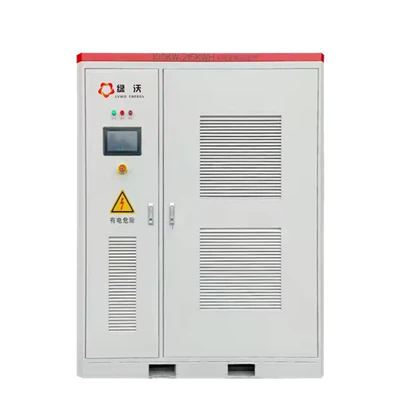

100 kW/215kWh
Modulárny dizajn, inteligentné a efektívne integračné riešenia
Kresba výrobkov
Zoznam konfigurácií 100 kW/215 kWh
| No | Pomenovať | Špecifikácie | Množstvo | Jednotka |
| 1 | Ukladanie energie | 100 kW/215 kWh | 1 | súbor |
| 1.1 | Batéria | 280-1 p48s 43.008kWh | 5 | súbor |
| 1.2 | Vysokonapäťová škatuľa | 768 V vysokom napätí | 1 | súbor |
| 1.3 | Bunky | 3,2V280AH | 240 | počítač |
| 1.4 | Systém tepelného riadenia | 8 kW jednotka chladenia kvapaliny energie | 1 | súbor |
| 1.5 | Hasičský systém | Oheň hasiaci systém |
1 | súbor |
| 1.6 | BMS | 1 majster, 5 podriadených | 1 | súbor |
| 1.7 | EMS | Systém riadenia energie | 1 | súbor |
| 1.8 | Počítač | 100 kW | 1 | súbor |
| 1.9 | Kabína | Neštandardný | 1 | súbor |
| 1.10 | Káble | / | 1 | súbor |
| 1.11 | Ostatné príslušenstvo | Osvetlenie, ističe, prepätie, prepínanie napájacích svetiel atď. | 1 | súbor |
| 1.12 | Sts | STSZ/4 0 0KVA0.4KV | 1 | súbor |
Technické špecifikácie
| No | Predmety | Parametre | Poznámky | |
| 1 | Menovité napätie | 153.6V | 48 S | |
| 2 | Batériový objem napätia | 134.4-172.8V | Podľa jednej bunky 2.8v -3. 6V | |
| 3 | Menovitá kapacita | 280AH | ||
| 4 | Celková energia | 43,008kWh | ||
| 5 | Režimové pripojenie | 48 séria 1 paralelná | ||
| 6 | Rad | 20%-100% | ||
| 7 | Účinnosť kapacity náboja a výboja | Väčší alebo rovný 95% | ||
| 8 | Maximálny kontinuálny nabíjajúci prúd (a) | 280 | ||
| 9 | Nadprúdová ochrana (a) | 300 | ||
| 10 | Maximálny kontinuálny výtok prúd (A) | 280 | ||
| 11 | Celková hmotnosť | 275 kg (odhad) | ||
| 12 | Relatívna vlhkosť | 10%-90% | ||
| 13 | Ochrana vody a prachu | IP55 | ||
| 14 | Nabíjanie systému batérií a | Nabíjanie a vypúšťanie -20 Stupeň -60 | ||
| Vypúšťanie okolitej teploty | ||||
Parametre systému ukladania energie
| No | Predmety | Parametre | Poznámky | |
| 1 | Menovité napätie | 768V | 240 S | |
| 2 | Batériový objem napätia | 672-864V | Jednotlivá bunka | |
| 2.8V-3.6V | ||||
| 3 | Menovitá kapacita | 280AH | ||
| 4 | Celková energia | 215,04 kWh | ||
| 5 | Režimové pripojenie | 240S1P | ||
| 6 | Počet batérií | 5 | ||
| 7 | Menič | 100 kW | ||
| 8 | Životnosť | Viac ako 6000 krát (0. 2C cyklus, teplota miestnosti, miera zachovania kapacity: 80%) |
||
| 9 | Pracovná teplota | Nabíjanie | 0 Stupeň ~ 60 stupňov | |
| Vypúšťanie teploty | -20 Stupeň ~ 60 stupňov | |||
| 10 | Maximálny nabíjací výkon | 100 kW | ||
| 11 | Maximálny výpadový výkon | 100 kW | ||
| 12 | Menovitá frekvencia | 50/60 Hz | ||
| 13 | Maximálny výkon | 110 kW | ||
| 14 | Dodávaný poplatok za produkt | 30% -50% dodávka energie | ||
| 15 | Metóda komunikácie | Can 0/rs485 | ||
| 16 | Veľkosť kabíny | 11850*1390*2190 mm | ||
| 17 | Batériu vodotesné hodnotenie | IP55 | ||
| 18 | Batéria | 2,3 ton (odhad) | ||
| 19 | Obalový materiál | Drevená paleta | ||
Pracovný zásadný diagram systému ukladania energie
 |
+
